高空测报灯

产品型号：KH-HCQ-* -90/100

高空测报灯利用现代光，电，数控等技术，实现了害虫诱捕虫体远红外自动处理，传送带配合运输，整灯自动运行等功能。在无人监管的情况下，可自动完成诱虫，杀虫，虫体分散，拍照，运输，收集，排水等系统作业，提供农业云平台，对虫害的发生与发展进行分析和预测，为现代农业提供服务。

产品详情

产品概述

高空测报灯是我司研发的新一代的图像式虫情测报工具。利用现代光，电，数控等技术，实现了害虫诱捕虫体远红外自动处理，传送带配合运输，整灯自动运行等功能。在无人监管的情况下，可自动完成诱虫，杀虫，虫体分散，拍照，运输，收集，排水等系统作业，然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台，对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足虫情预测预报及标本采集的需要。

可广泛使用于农业、林业、牧业、蔬菜、烟草、茶叶、药材、园林、果园、城镇绿化、检疫等领域。

功能特点

上下两层远红外虫体处理仓，致死率不低于98%，虫体的完成率不小于95%。

雨虫分离技术，自动将雨水与昆虫分离。

光控技术，晚上自动开机检测，白天自动关灯待机，夜间工作状态下，不受瞬间强光改变工作状态。

500万高清摄像头，可清晰分辨每一个虫体。

内置定位功能，可在平台地图查看设备站点等数据，方便用户查看。

引虫灯、杀虫仓、烘干仓、摄像头等可远程手动控制。

技术参数

供电电压	220V AC
功耗	待机≤20W 整灯功率≤1500W
通信方式	4G上传
通信方式	网口上传
工作环境	0~70℃
工作环境	0~95%（相对湿度）、无凝结
远红外虫体处理仓温度	工作15min后温度可达85℃±5℃
灯管启动时间	≤5s
光源照射高度	500-1000m（-90系列）
光源照射高度	800-1200m（-100系列）
绝缘电阻	≥2.5MΩ（漏电保护）
工作方式	晚上自动开机检测，白天自动关灯待机，夜间工作状态下，不受瞬间强光改变工作状态
摄像头像素	500万

产品选型

KH-				公司代号
	HCQ-			高空测报灯
		4G-		4G上传
		ETH-		网口上传
			90	照射高度500-1000m
			100	照射高度800-1200m

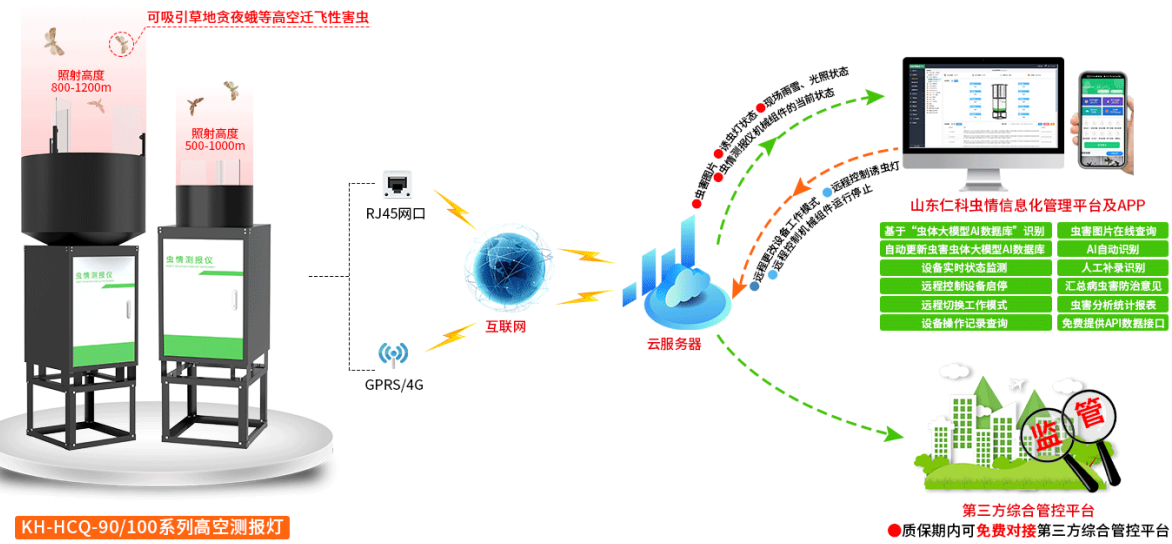

系统框架图

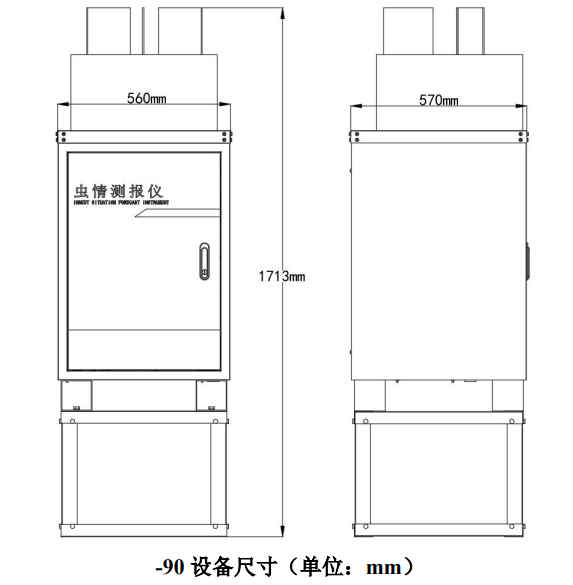

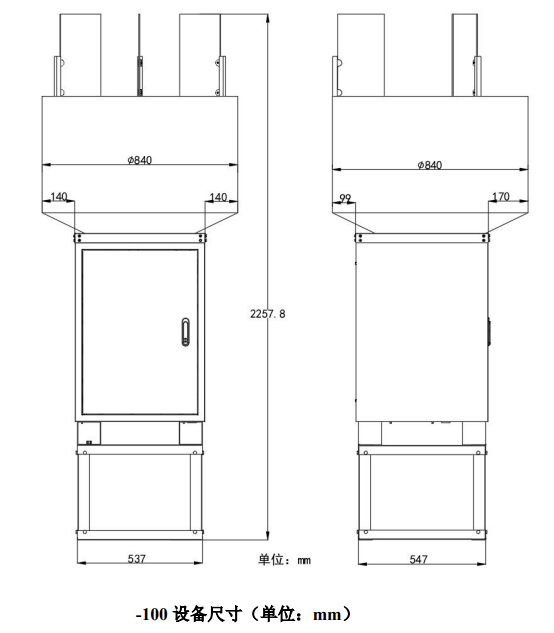

尺寸说明

安装说明

（1）选择好测报灯柜体安装位置，尽可能提前预制平坦硬质水泥高台，再根据底座固定尺寸进行打孔。

（2）使用配件里的膨胀螺丝装到打好 8 个孔位中。

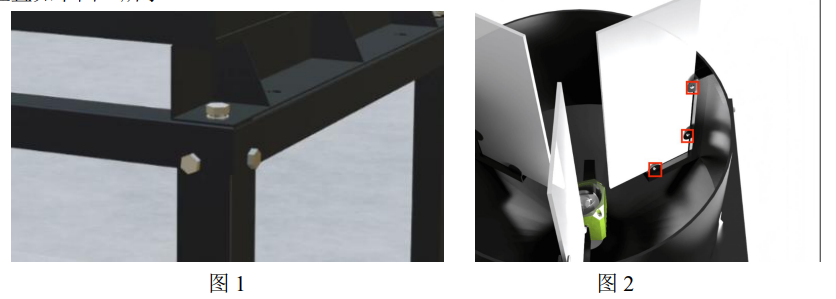

（3）将设备支撑柱下面的四角抬高焊脚的 8 个膨胀螺丝孔位对应好，用扳手拧紧固定，即可，如下图 1 所示。

（4）将 3 块撞击板分别安装在灯体周围的三根撞击板安装架上，并使用顶丝固定牢固，顶丝位置如下图 2 所示。
