带通信LED显示大屏
产品型号：RS-DCEN-LED-19296
带通信显示 LED 大屏是从云平台获取数据之后并将数据显示在LED 大屏上的固定设备。大屏可轮屏播放 32 个节点的实时数据，分 4 屏播放，大屏采用 192*96 阵列。
产品详情
产品概述
带通信显示 LED 大屏是从云平台获取数据之后并将数据显示在LED 大屏上的固定设备。大屏可轮屏播放 32 个节点的实时数据，分 4 屏播放，大屏采用 192*96 阵列，两根立杆间的距离是 1.5m，立杆高 1.5m，屏宽 2m、高 1.04m。字体可设置大小，可远距离直观看到实时数据。
功能特点
带通信显示LED大屏是从云平台获取数据之后并将数据显示大LED大屏上的固定设备。
大屏可轮屏播放32个节点的实时数据，分4屏播放，大屏采用192*96阵列，立杆高1.5m，屏宽2m、高1.04m。
大屏可轮屏播放32个节点的实时数据，分4屏播放，大屏采用192*96阵列，立杆高1.5m，屏宽2m、高1.04m。
字体可设置大小，可远距离直观看到实时数据。
技术参数
| 供电电压 | DC 10~30V宽直流供电 |
| 功耗 | 0.66W(12V DC) |
| 数据获取方式 | RJ45网口 （ETH） |
| 4G | |
| 通信串口 | 1路LED屏通信口 |
| 1路RS485上行口 | |
| 变送器元件耐温及湿度 | -30℃~+80℃，0%RH~95%RH （非结露） |
| 设备尺寸 | 145*90*40 mm |
产品选型
| RS- | 公司代号 | ||||
| DCEN- | 通信服务器 | ||||
| LED- | LED显示屏 | ||||
| 19296- | 192*96点阵 | ||||
| 空 | 网口传输 | ||||
| 4G | 网口+4G传输 | ||||
系统框架图

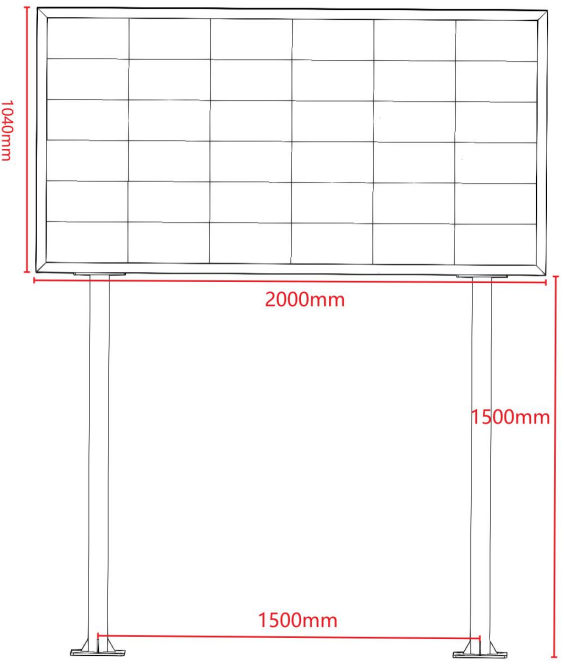

尺寸说明
安装说明

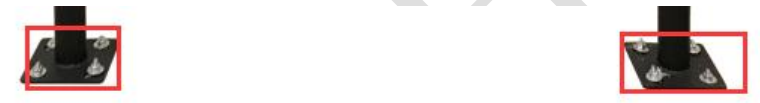

1、将立杆放置在需要安装的位置，并确定下 8 个立杆打孔的位置后，使用钻头打完孔后安装膨胀螺丝将立杆固定住。

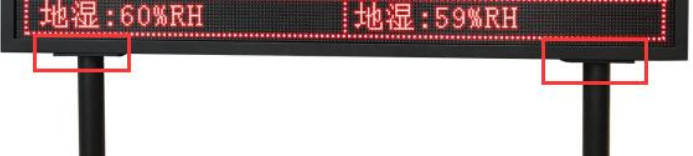

2、将大屏使用螺丝固定在立杆上。

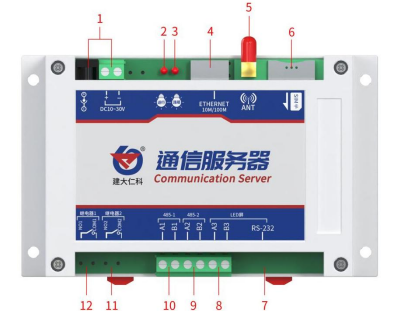

接口说明
序号 | 名称 | 说明 |
1 | 电源输入 | 电源输入口（DC 10~30V） |
2 | 运行灯 | 设备上电后，运行灯闪烁 |
3 | 信号灯 | 设备通过网口或者 4G 连接到网络后，信号灯闪烁， 未连接不亮 |
4 | 网口 | 连接网络、参数配置 |
5 | 天线 | 4G 天线接口 |
6 | SIM 卡槽 | 插入手机卡或者物联卡 |
7 | RS232（LED 屏） | 保留 |
8 | A3 、B3（LED 屏） | RS485 通信接口 连接 LED 屏控制卡 |
9 | A2 、B2（485-2） | 保留 |
10 | A1 、B1（485-1） | RS485 上行接口 读取从平台获取到的实时数据 |
11 | 继电器 1 | 保留 |
12 | 继电器 2 | 保留 |
