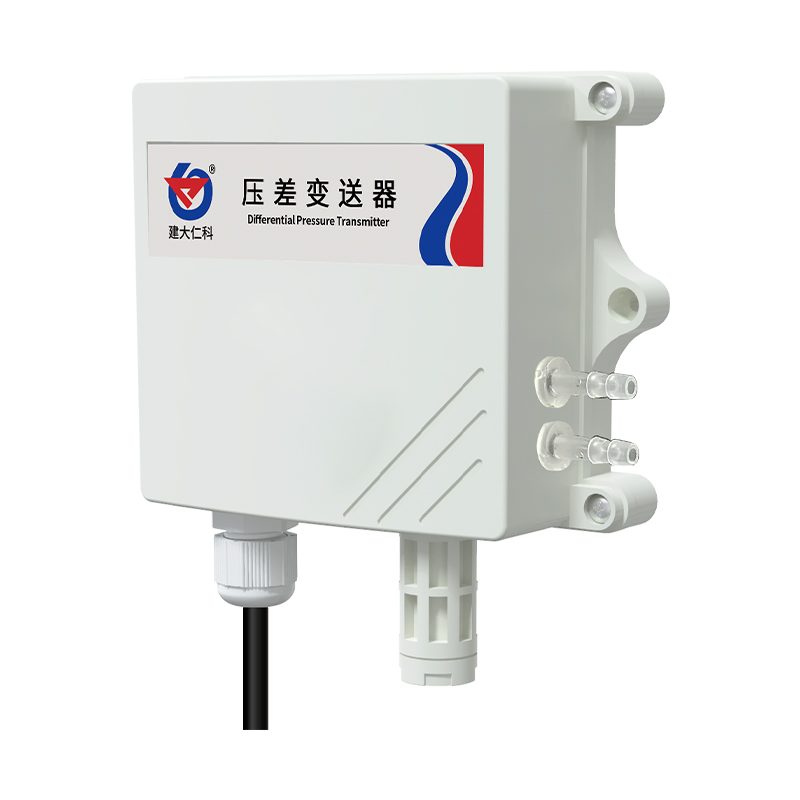

压差传感器
产品型号：RS-YC
在现代化的
产品详情
产品概述
压差变送器采用 MEMS 压力传感器和专用调理芯片，传感器采用当前先进的压力传感器技术和高集成、低功耗和高精度的数字处理技术，提供完整的压力校准和温度补偿。
产品采用 485 通信接口标准 ModBus-RTU 通信协议通信距离最远2000 米，可无缝接入现场 PLC、组态软件、组态屏、工业控制器。亦可接入我司配套的网络型集中器，监控主机将数据上传至我司免费的监控云平台，通过浏览器或手机 APP 便可查看实时数据、历史数据、报警记录等。

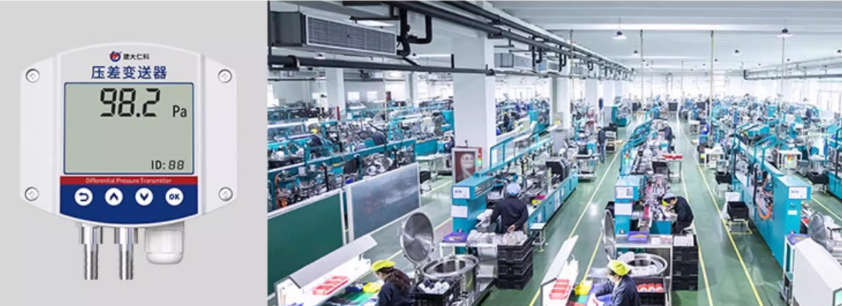

压差变送器可用于检测差压和表压压力，广泛应用于医疗、洁净室、锅炉、除尘器、吸尘器、电厂、空调等环境中的压力测量。
功能特点
量程覆盖范围宽，-10kPa~10kPa 可选；
防护等级 IP54；
反极性保护和瞬间过电流过电压保护，符合 EMI 防护要求；
压力过压保护、瞬间可耐 2.5 倍过压；
温度自动补偿，温飘自动修正；
485 通信接口标准 ModBus-RTU 通信协议；

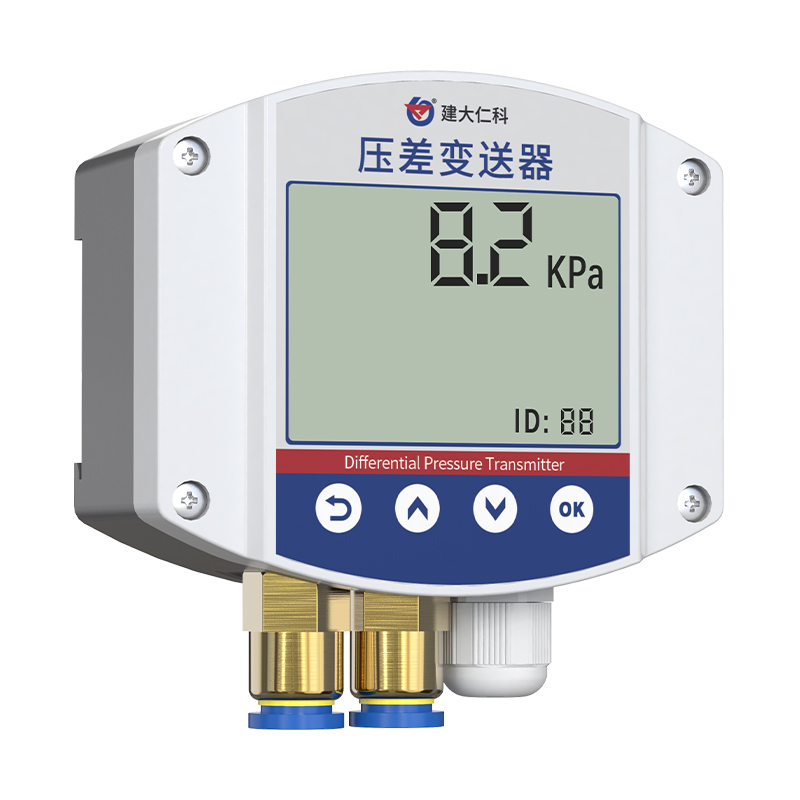

带液晶显示，可实时显示压差值。
技术参数
| 直流供电（默认） | DC 10-30V | ||
| 最大功耗 | 0.1W（DC24V） | ||
| A准精度 | 湿度 | ±2%RH(60%RH,25℃) | |
| 温度 | ±0.4℃（25℃） | ||
| B准精度 （默认） | 湿度 | ±3%RH(60%RH,25℃) | |
| 温度 | ±0.5℃（25℃） | ||
| 压差精度 | ±(3%读数+0.08Pa)@25℃ | ||
| 压差测量范围 | 默认-120Pa~120Pa（可选-200Pa~200Pa、-500Pa~500Pa） | ||
| 变送器电路工作温湿度 | -40℃~+60℃，0%RH~95%RH（非结露） | ||
| 探头工作温度 | -40℃~+120℃ 默认：-40℃~+80℃ | ||
| 探头工作湿度 | 0%RH-100%RH | ||
| 温度显示分辨率 | 0.1℃ | ||
| 湿度显示分辨率 | 0.1%RH | ||
| 压差分辨率 | 0.1Pa | ||
| 刷新时间 | 1s | ||
| 长期稳定性 | 湿度 | ≤1%RH/y | |
| 温度 | ≤0.1℃/y | ||
| 压差 | ≤0.05Pa/y | ||
| 响应时间 | 湿度 | ≤8s(1m/s风速) | |
| 温度 | ≤25s(1m/s风速) | ||
| 压差 | 1s | ||
| 输出信号 | RS485(ModBus协议)、模拟量（4~20mA/0~10V/0~5V）、4G、WIFI | ||
| 安装方式 | 壁挂式 | ||
产品选型
| RS- | 公司代号 | ||||
| YC- | 压差变送器 | ||||
| YCWS- | 压差温湿度一体变送器 | ||||
| N01- | 485（ModBus 协议）输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| WIFI- | WIFI方式上传 | ||||
| 4G- | 4G方式上传 | ||||
| LORA- | LoRa方式上传 | ||||
| 2- | 王子防水壳 | ||||
| 空 | 单压差固定为此选型 | ||||
| 1 | 外置铜头 | ||||
| 2 | 外置PE头 | ||||
| 3 | 外置西门子头 | ||||
| 4 | 外置精装探头 | ||||
| 5 | 外延精装探头 | ||||
| 6 | 外延防水探头 | ||||
| 7 | 外延高灵敏度探头 | ||||
| 8 | 外延普通探头 | ||||
| 9 | 外延金属防水探头 | ||||
| A | 外延四分管螺纹探头 | ||||
| B | 外延宽温探头 | ||||
系统框架图

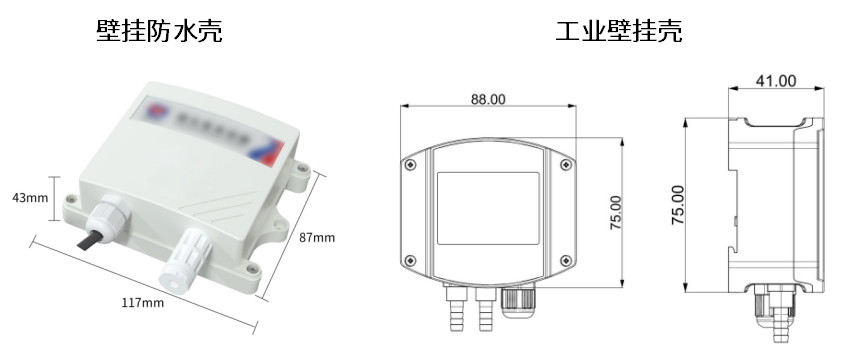

尺寸说明

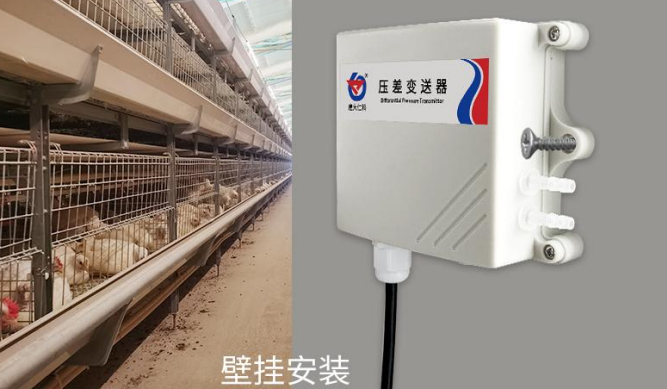

安装说明
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
