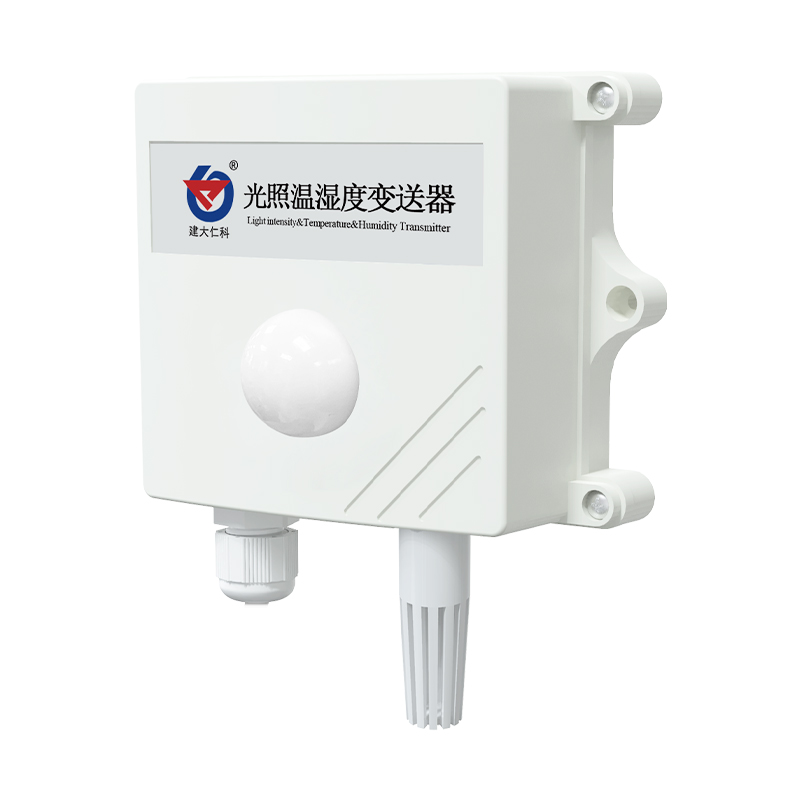

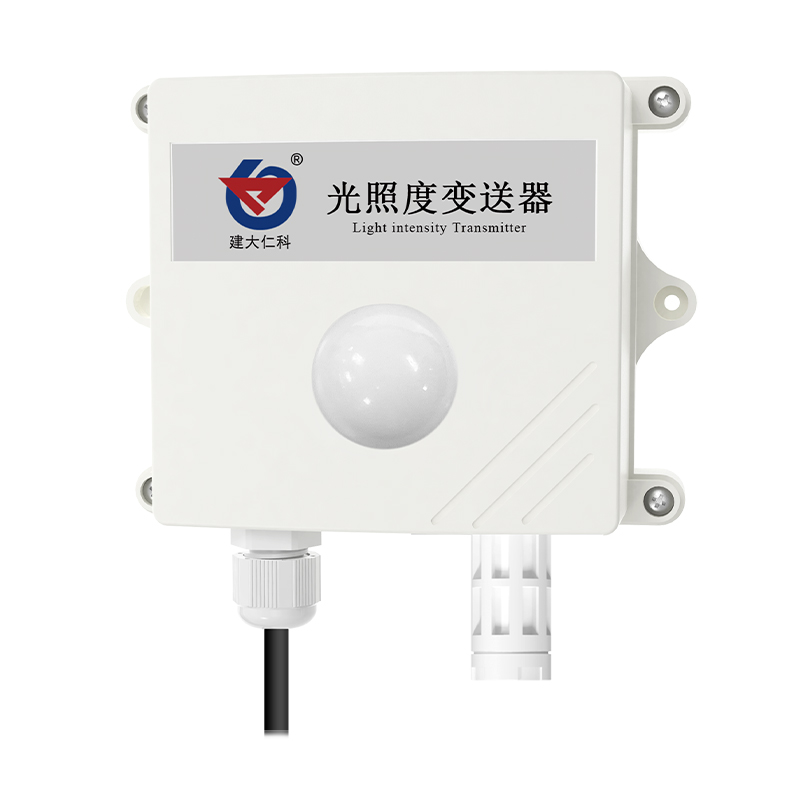

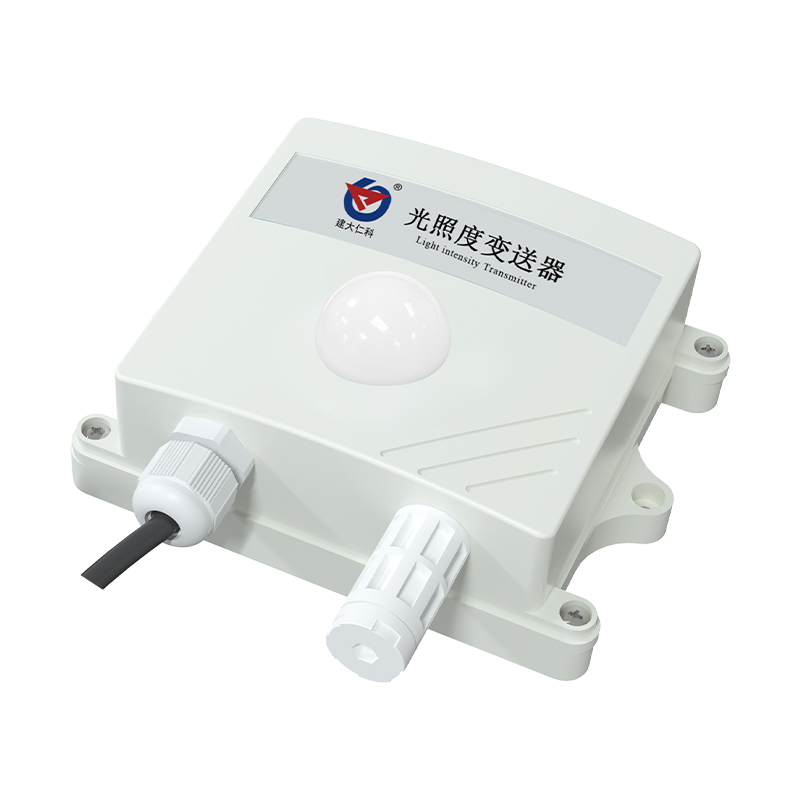

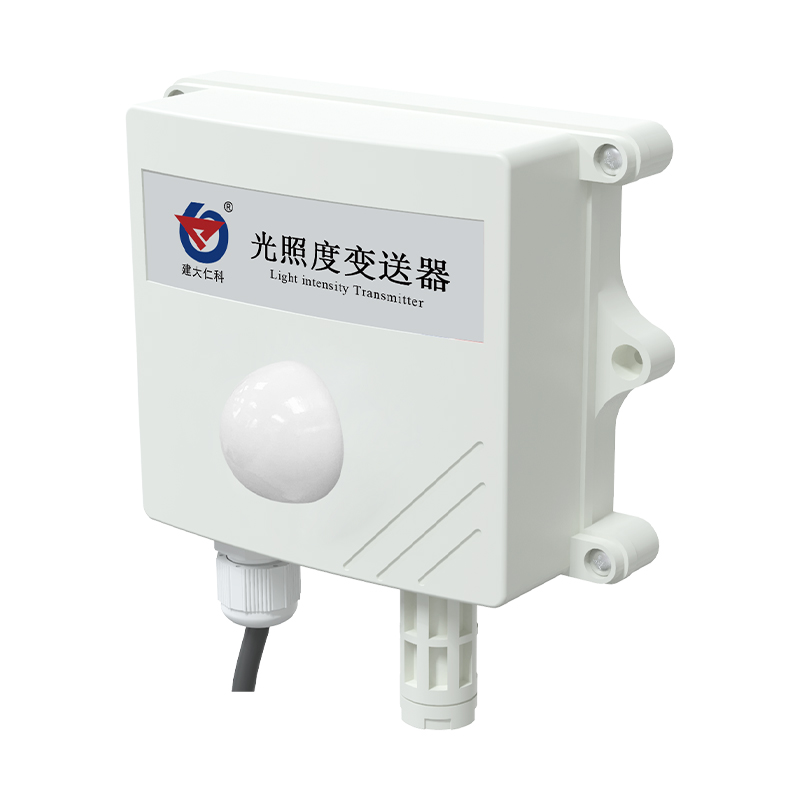

光照度变送器
产品型号：RS-GZ*-*-2

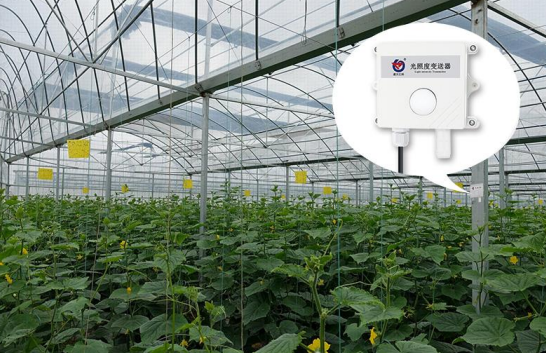

光照时间影响畜禽的“生长发育、食欲、性成熟、换毛”，畜禽养殖场所通过光照强度传感器控制照明强度和照明时间，弥补阴天或冬季养殖舍内“光线阴暗、日照时间不足”的情况，增强畜禽肾上腺皮质的功能，提高免疫力，促进食欲，增强畜禽消化功能，提高畜禽增重速度和存活率。
产品详情
产品概述
一款高精度感光变送器，输出数值计量单位为 Lux,设备采用壁挂防水外壳，壁挂式安装，防护等级 IP65。485 通信，标准 ModBus-RTU 通信协议，通信地址及波特率可设置，最远通信距离 2000 米，产品供电为 10-30V 宽电压供电，主要应用于农业大棚、花卉培养温室、农业大田、电子设备生产线等需要光照度监测的场合。
功能特点
高精度光照度检测测量范围 0-6 万 Lux、0-20 万 Lux 可选。
485 通信，标准 ModBus-RTU 通信协议，通信地址及波特率可设置，最远通信距离2000米。
壁挂防水壳，防护等级高，可用于室外或恶劣的现场环境。
10-30V 直流宽电压供电。
技术参数
| 直流供电（默认） | 10-30VDC | |
| 最大功耗 | 0.4W | |
| 精度 | 湿度 | ±3%RH(60%RH,25℃) |
| 温度 | ±0.5℃（25℃） | |
| 光照强度 | ±7%(25℃) | |
| 高精度 | 光照强度 | ±4%（25℃） |
| 光照强度量程 | 0-65535Lux；0-20万Lux | |
| 工作环境 | -40℃~+60℃，0%RH~95%RH（非凝露） | |
| 长期稳定性 | 温度 | ≤0.1℃/y |
| 湿度 | ≤1%/y | |
| 响应时间 | 温度 | ≤25s（1m/s风速） |
| 湿度 | ≤8s（1m/s风速） | |
| 光照度响应时间 | ≤2s | |
| 输出信号 | 485信号 | |
产品选型
| RS- | 公司代号 | ||||
| GZ- | 光照度强度变送、传感器 | ||||
| GZWS- | 光照强度、温湿度三合一变送、传感器 | ||||
| I20- | 4~20mA电流输出（注：光照温湿度一体型无此型号） | ||||
| V05- | 0~5V电压输出（注：光照温湿度一体型无此型号） | ||||
| V10- | 0~10V电压输出（注：光照温湿度一体型无此型号） | ||||
| N01- | RS485（ModBus协议） | ||||
| WIFI- | WIFI方式上传 | ||||
| 4G- | 4G方式上传 | ||||
| 2- | 壁挂王字壳 | ||||
| 65535 | 量程0-65535Lux | ||||
| 20W | 量程0-200000Lux | ||||
| 6WH | 量程0-65535；高精度选型，最大误差4%，符合JJG245-2005光照度计检定规程 | ||||
| 20WH | 量程0-200000；高精度选型，最大误差4%， 符合JJG245-2005光照度计检定规程 | ||||

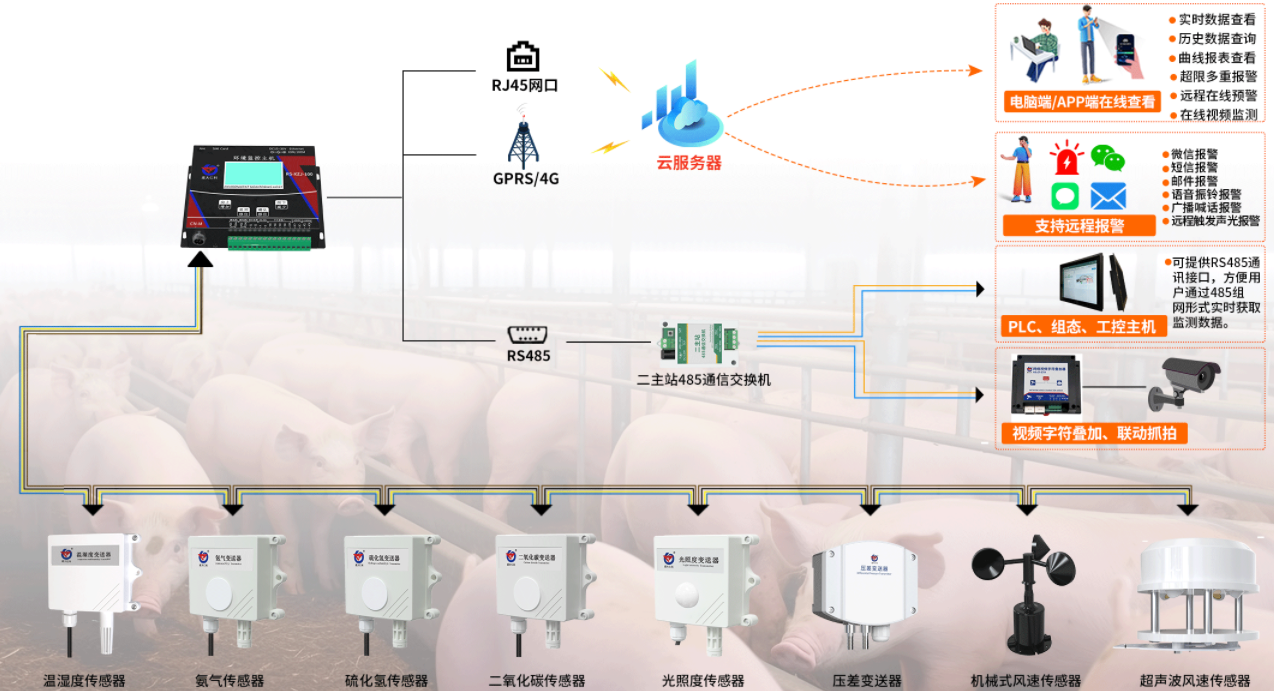

系统框架图

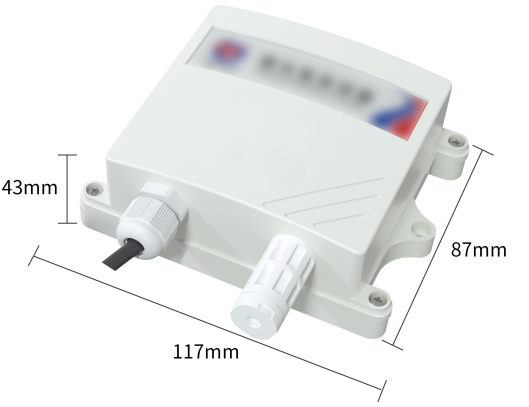

尺寸说明
安装说明
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
