风速风向传感器

产品型号：RS-CFSFX/FSJT

气流对畜禽健康的影响程度，主要取决于风速大小以及环境温度、相对湿度的高低。低温而潮湿的气流，能使畜禽大量散热，使其受冻，常引起畜禽冻伤、关节炎症及感冒，甚至肺炎等疾病。通过对养殖场内的风速要素进行实时监测与调控，为养殖场内动物提供更为舒适、健康的生长环境。

产品详情

产品概述

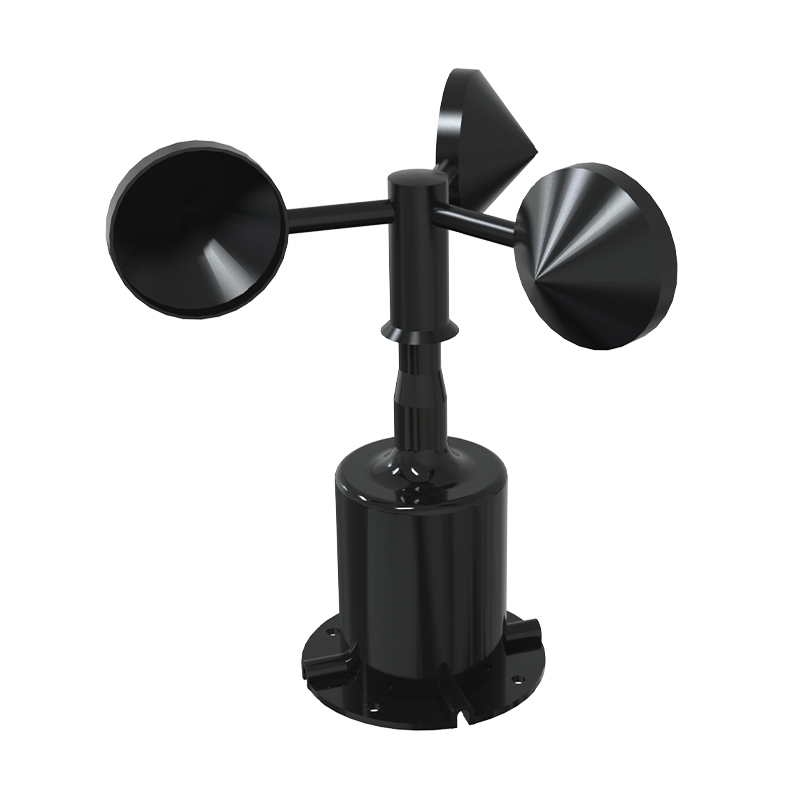

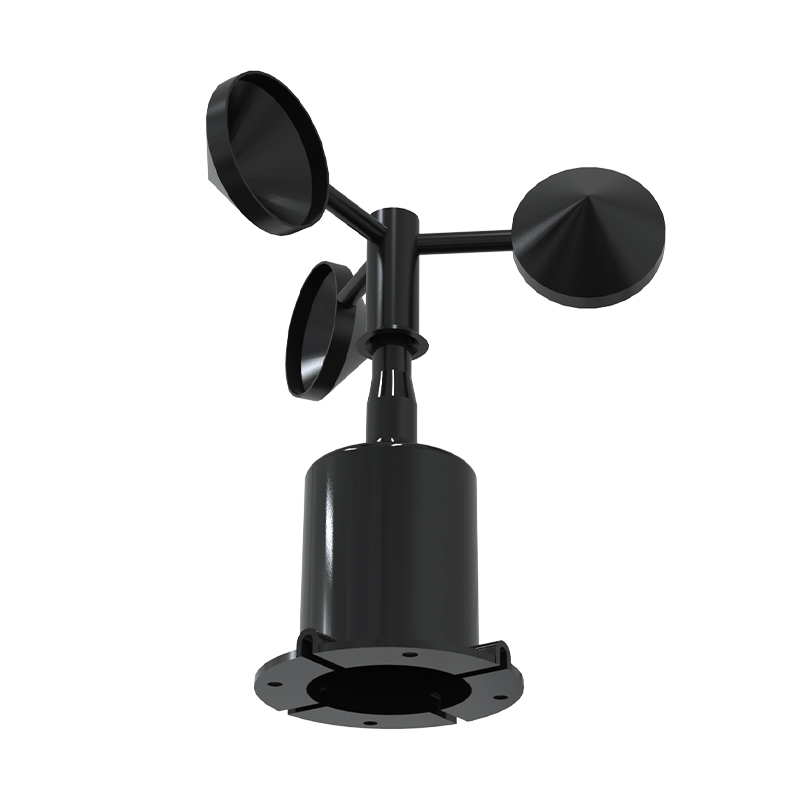

机械式风速传感器采用三杯设计理念，整机采用聚碳酸酯复合材料，防腐、防侵蚀，能够保证变送器长期使用无锈琢现象，同时配合内部顺滑的轴承系统，确保了信息采集的精确性。适用于“牛、羊、猪”等畜类养殖。

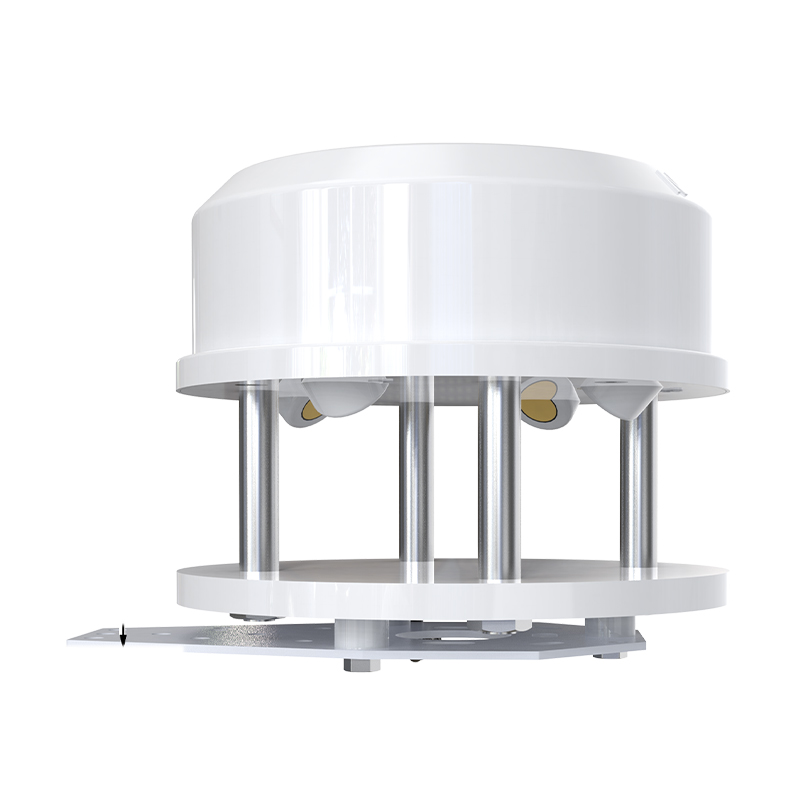

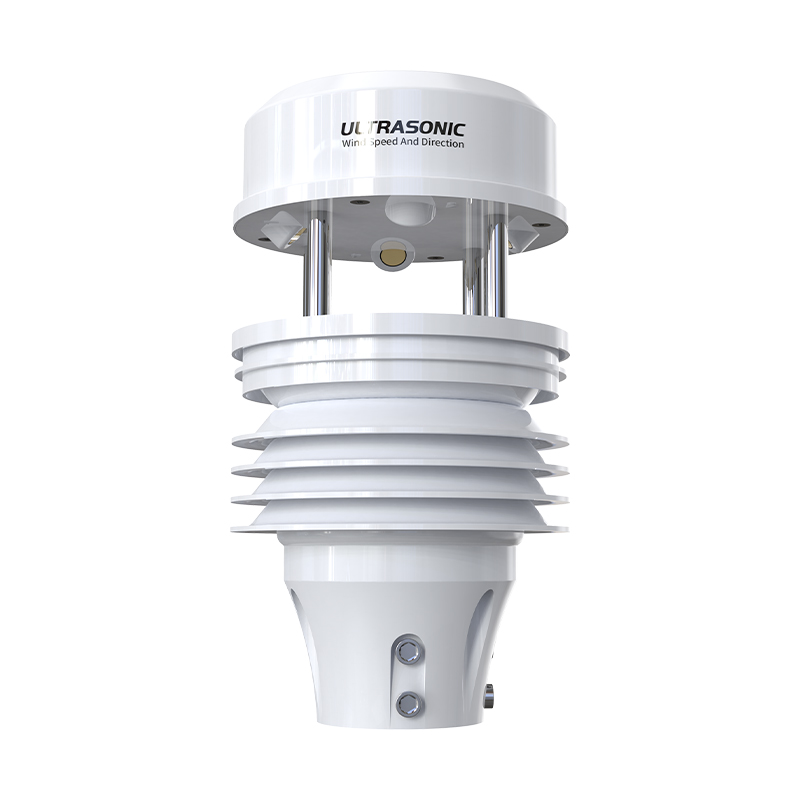

超声波风速传感器采用200kHz超声波换能器，利用发送的声波脉冲，测量接收端的时间差来计算风速和风向。该传感器可以同时测量风速，风向的瞬时数值。无启动风速限制零风速工作，可测量密闭空间微弱气流流动情况，适用于“鸡、鸭、鹅”等禽类养殖。

功能特点

机械式风速传感器：

量程：0-30m/s（可定做0-70m/s），分辨率0.1m/s。

防电磁干扰处理。

采用底部出线方式、完全杜绝航空插头橡胶垫老化问题，长期使用仍然防水。

采用高性能进口轴承，转动阻力小，测量精确。

聚碳酸酯外壳，机械强度大，硬度高，耐腐蚀、不生锈可长期使用于室外。

设备结构及重量经过精心设计及分配，转动惯量小，响应灵敏。

可同时适用于四线制与三线制接法。

超声波风速传感器：

启动风速限制，零风速工作，无角度限制，360°全方位，可同时获得风速、风向的数据。

无移动部件，磨损小，使用寿命长。

采用随机误差识别技术，大风下也可保证测量的低离散误差，使输出更平稳。

工程塑料外壳，设计轻巧，携带轻便，安装、拆卸容易。

内置电子指南针的设备，安装时无方向要求，水平安装即可。

不需维护和现场校准。

技术参数

超声波风速风向传感器：

直流供电（默认）	10V～30V DC
最大功耗	485：0.4W 4~20mA、0~5V、0~10V：0.5W 4G:1.0W
量程	风速	0～60m/s（可定制）
	风向	0~359°
精度	风速	±(0.2m/s±0.02*v)(v为真实风速)（60%RH,25℃）
	风向	±3°（60%RH,25℃）
分辨率	风速	0.01 m/s
	风向	1°
工作环境	-40～60℃，0～95%RH（非结露）
抗风强度	75 m/s
响应时间	1s
防护等级	IP66
输出信号	485(ModBus-RTU协议) 4~20mA、0~5V、0~10V 4G中国移动或中国联通或中国电信的手机网络

机械式风速传感器：

直流供电（默认）	10~30V DC
变送器电路工作温度	-40℃~+60℃，0%RH~80%RH
通信接口	485通讯（ModBus）协议波特率：2400、4800（默认）、9600 数据位长度：8位奇偶校验方式：无停止位长度：1位默认ModBus通信地址：1 支持功能码：03/04
参数设置	用提供的配置软件通过485接口进行配置
分辨率	0.1m/s
测量范围	0~70m/s
动态响应时间	≤1s
精度	±（0.2+0.03V）m/s，@（0~30m/s，25℃） V表示风速

产品选型

超声波风速风向传感器：

机械式风速传感器：

系统框架图

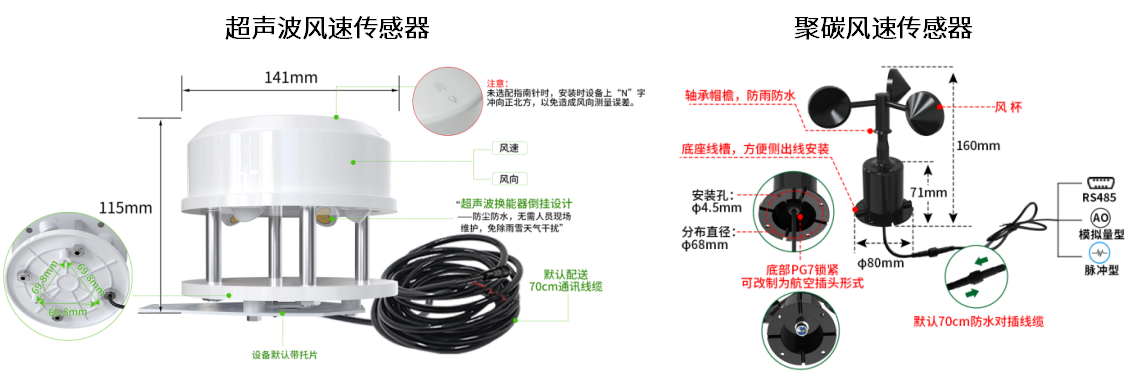

尺寸说明

安装说明

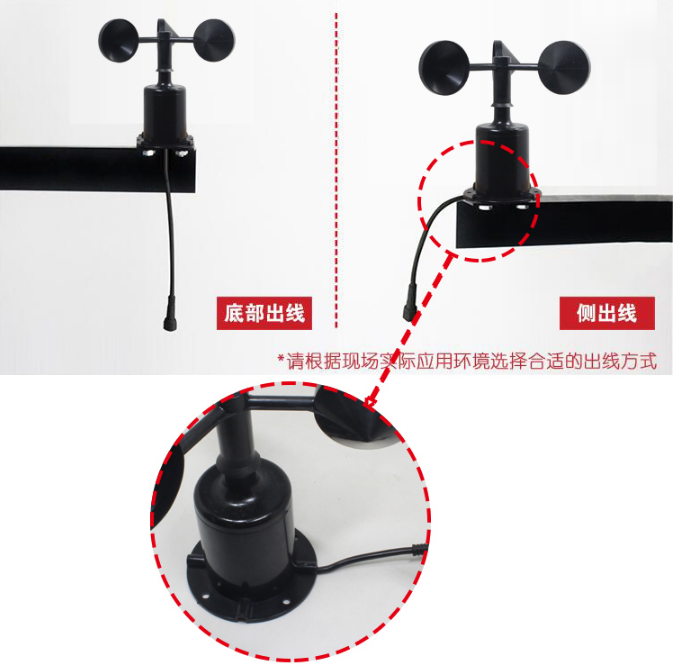

聚碳风速传感器：

采用法兰安装，螺纹法兰连接使风速传感器下部管件牢牢固定在法兰盘上，底盘Ø65mm，在Ø47.1mm的圆周上开四个均Ø6mm的安装孔，使用螺栓将其紧紧固定在支架上，使整套仪器，保持在最佳水平度，保证风速数据的准确性，法兰连接使用方便，能够承受较大的压力。

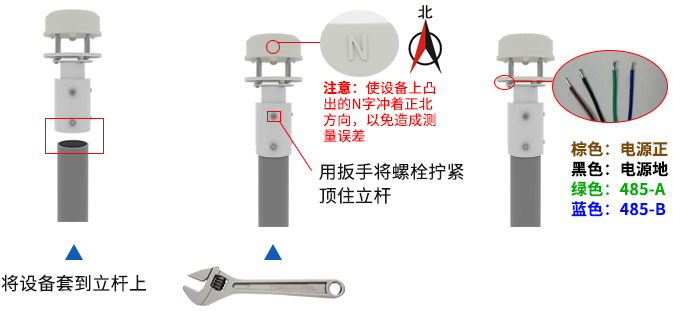

超声波风速传感器：

接口说明
