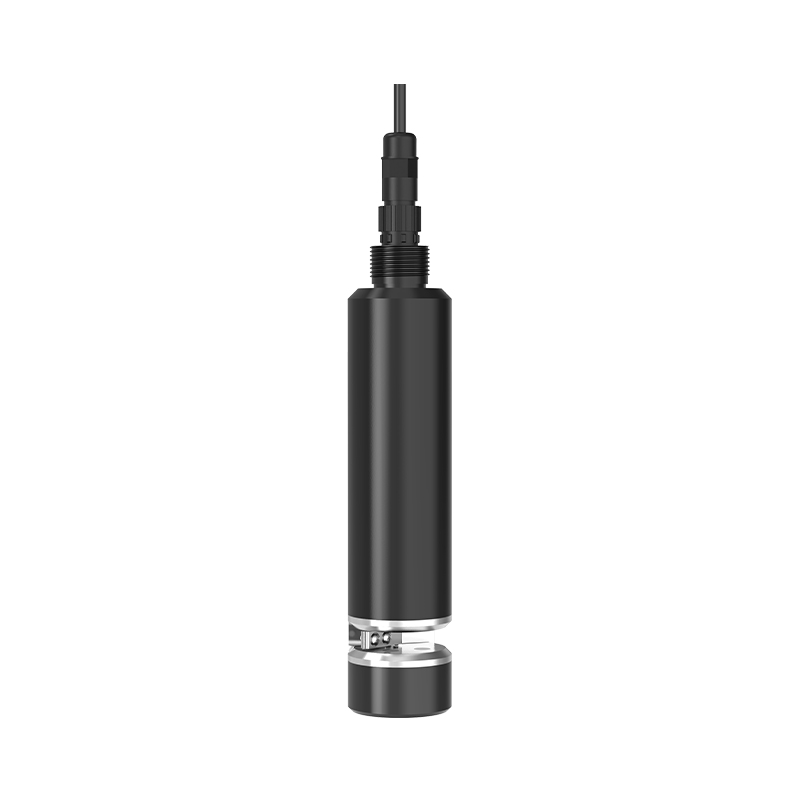

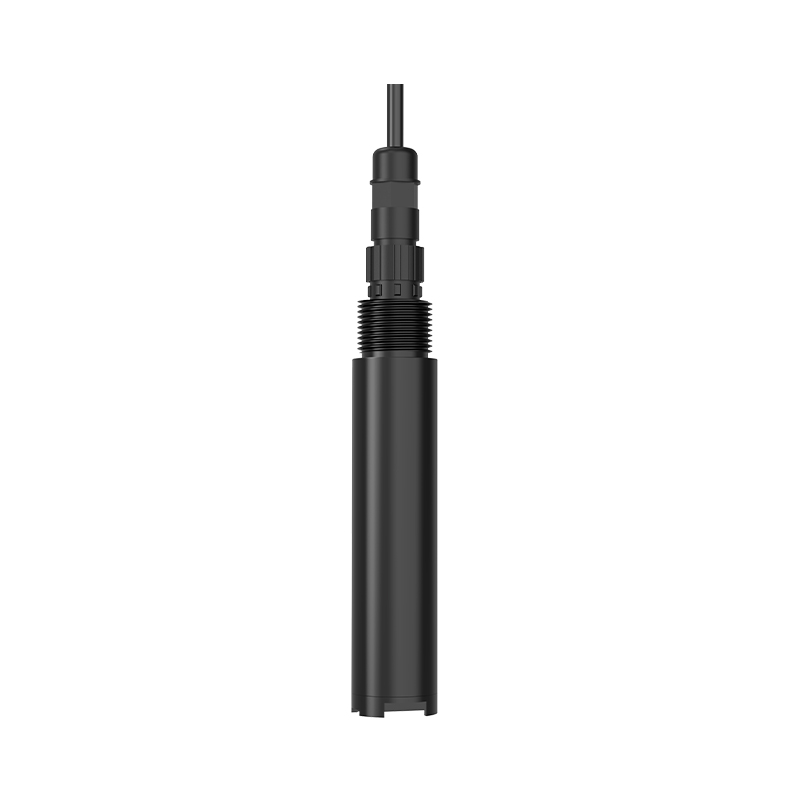

悬浮物(污泥浓度)变送器
产品型号：RS-SS-N01-2/3
本产品是一款测量溶液悬浮物浓度（污泥浓度）的设备，采用光学测量方法，无需化学试剂；内部集成自清洁系统，有效防止生物附着；内置温度变送器，具有自动温度补偿功能；采用调制光信号，减少可见光干扰。
产品详情
产品概述
水中悬浮物指悬浮在水中的固体物质，包括不溶于水中的无机物、有机物及泥砂、黏土、微生物等。水中悬浮物含量（污泥浓度）是衡量水污染程度的指标之一。水中悬浮物是造成水浑浊的主要原因。
本产品是一款测量溶液悬浮物浓度（污泥浓度）的设备，采用光学测量方法，无需化学试剂；内部集成自清洁系统，有效防止生物附着；内置温度变送器，具有自动温度补偿功能；采用调制光信号，减少可见光干扰；可广泛应用于水处理、水产养殖、环境监测等行业。
功能特点
悬浮物浓度测量范围 0~20000mg/L，分辨率 0.1mg/L。
采用调制光信号，减少可见光干扰，自带温度补偿功能。
内部集成自清洁系统，有效防止生物附着。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus 通信地址可设置，波特率可修改。
设备采用宽电压供电，直流 12~30V 均可。
防水等级 IP68。
技术参数
485型：
| 供电 | 2-外观：DC 12~30V 3-外观：DC 10~30V |
| 功耗 | 2-外观：1.2W（常态）；4.5W（自清洁系统工作时） 3-外观：0.2W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200可设） |
| 测量原理 | 2-外观：光吸收法 3-外观：光散射法 |
| 测量范围 | 0~20000mg/L；0~ 5000mg/L；0~ 1000mg/L；0~ 200mg/L |
| 测量误差 | ±5%F.S.（取决于污泥同质性） |
| 测量分辨率 | 0.1mg/L |
| 响应时间 | ≤30s |
| 设备工作条件 | 0~40℃ |
| 防水等级 | IP68 |
| 流速 | <3m/s |
| 耐压 | 2-外观：＜0.1MPa 3-外观：＜0.6MPa |
| 电极线长 | 默认5m，可定制 |
| 外壳材质 | 耐腐蚀塑料、不锈钢 |
| 推荐维护和校准频率 | 3个月 |
| 自清洁系统寿命 | 18个月（仅支持2-外观） |
模拟量型：
| 供电 | 2-外观：DC 12~30V（0~10V供电DC 24V） 3-外观：DC 10~30V（0~10V供电DC 24V） |
| 功耗 | 2-外观：1.8W（常态）；5.1w（自清洁系统工作时） 3-外观：≤0.8W |
| 模拟量输出 | 4~20mA；0~5V；0~10V可选 |
| 测量原理 | 2-外观：光吸收法 3-外观：光散射法 |
| 测量范围 | 0~20000mg/L；0~ 5000mg/L；0~ 1000mg/L；0~ 200mg/L |
| 测量误差 | ±5%F.S.（取决于污泥同质性）；0.5℃ |
| 测量分辨率 | 0.1mg/L；0.1℃ |
| 响应时间 | ≤30sec |
| 设备工作条件 | 探头：0~40℃ 王字壳：-40℃~60℃，0%RH~95%RH（非结露） |
| 防水等级 | 探头：IP68 王字壳：IP65 |
| 流速 | <3m/s |
| 探头耐压 | 2-外观：＜0.1MPa 3-外观：＜0.6MPa |
| 探头线长 | 默认5m，可定制 |
| 外壳材质 | 耐腐蚀塑料、不锈钢 |
| 推荐维护和校准频率 | 3个月 |
| 自清洁系统寿命 | 18个月 |
WIFI型、4G型、以太网型：
| 供电 | 2-外观：DC 12~30V 3-外观：DC 10~30V |
| 功耗 | 2-外观：1.4W（常态）；4.7W（自清洁系统工作时） 3-外观：0.4W |
| 上传方式 | WIFI、4G、ETH |
| 测量原理 | 2-外观：光吸收法 3-外观：光散射法 |
| 测量范围 | 0~20000mg/L；0~ 5000mg/L；0~ 1000mg/L；0~ 200mg/L |
| 测量误差 | ±5%F.S.（取决于污泥同质性） |
| 测量分辨率 | 0.1mg/L |
| 响应时间 | ≤30s |
| 设备工作条件 | 0~40℃ |
| 防水等级 | IP68 |
| 流速 | <3m/s |
| 探头耐压 | 2-外观：＜0.1MPa 3-外观：＜0.6MPa |
| 数据上传时间 | WIFI：默认 10s/次，1s~65535s 可设 4G：默认 30s/次，1s~65535s 可设 |
| 上传数据间隔 | ETH：默认30s（1s~60000s可设） |
| 数据采集时间 | 2s/次 |
| 探头线长 | 默认5m，可定制 |
| 外壳材质 | 耐腐蚀塑料、不锈钢 |
| 推荐维护和校准频率 | 3个月 |
| 自清洁系统寿命 | 18个月 |
产品选型
| RS- | 公司代号 | ||||
| SS- | 悬浮物变送器(默认带温补) | ||||
| N01- | 485输出 | ||||
| I20- | 4-20mA电流输出 | ||||
| V05- | 0-5V 电压输出 | ||||
| V10- | 0-10V 电压输出 | ||||
| WIFI- | WIFI信号输出 | ||||
| 4G- | 4G信号输出 | ||||
| ETH- | 以太网信号输出 | ||||
| 2- | 二型壳体 | ||||
| 3- | 三型壳体 | ||||
| 200 | 量程0-200mg/L | ||||
| 1000 | 量程0-1000mg/L | ||||
| 5000 | 量程0-5000mg/L | ||||
| 20000 | 量程0~ 20000mg/L | ||||

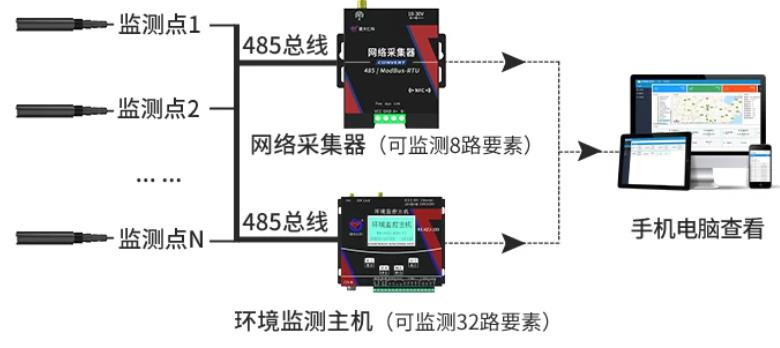

系统框架图

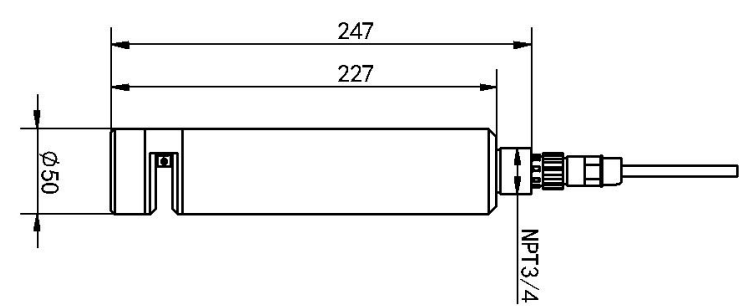

尺寸说明
单位：mm
安装说明
沉入式安装：可通过设备的NPT3/4螺纹“连接防水管”或将设备“安装固定于浮漂滤筒内”。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正 |
黑色 | 电源负 | |
通 讯 | 黄色 | 485-A |
蓝色 | 485-B |
