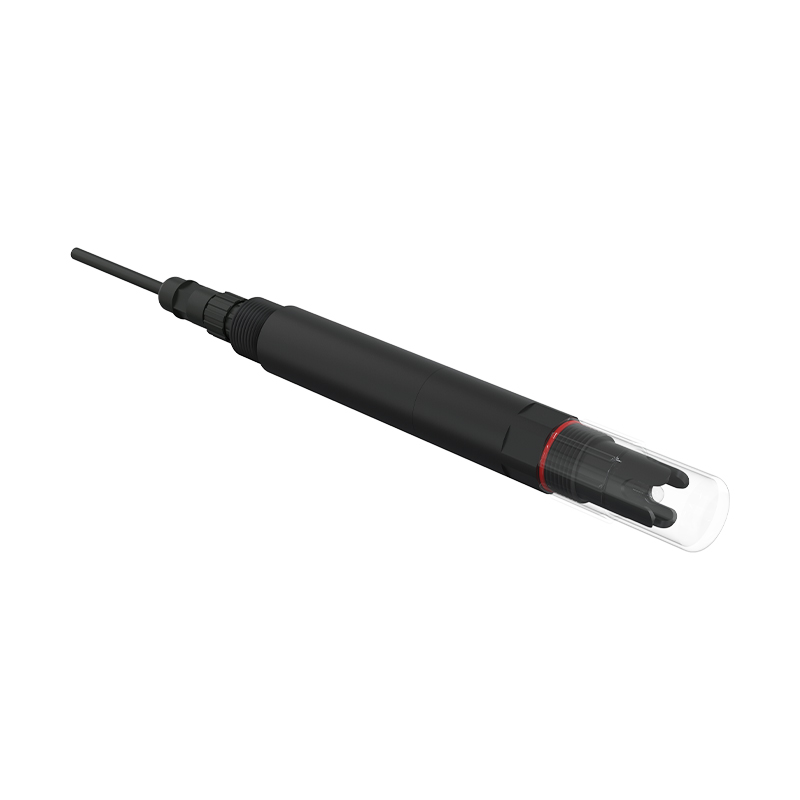

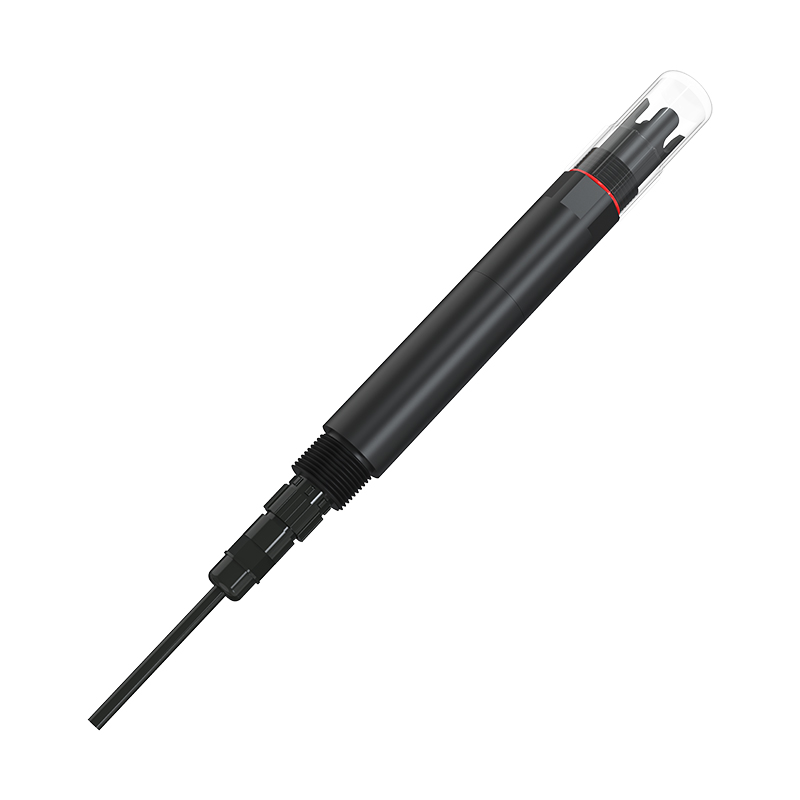

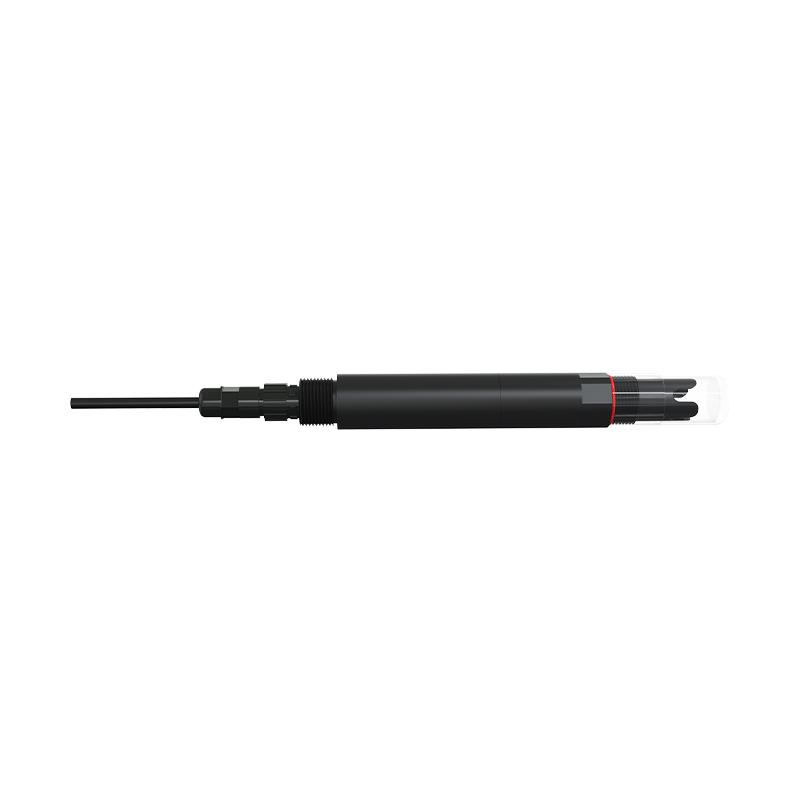

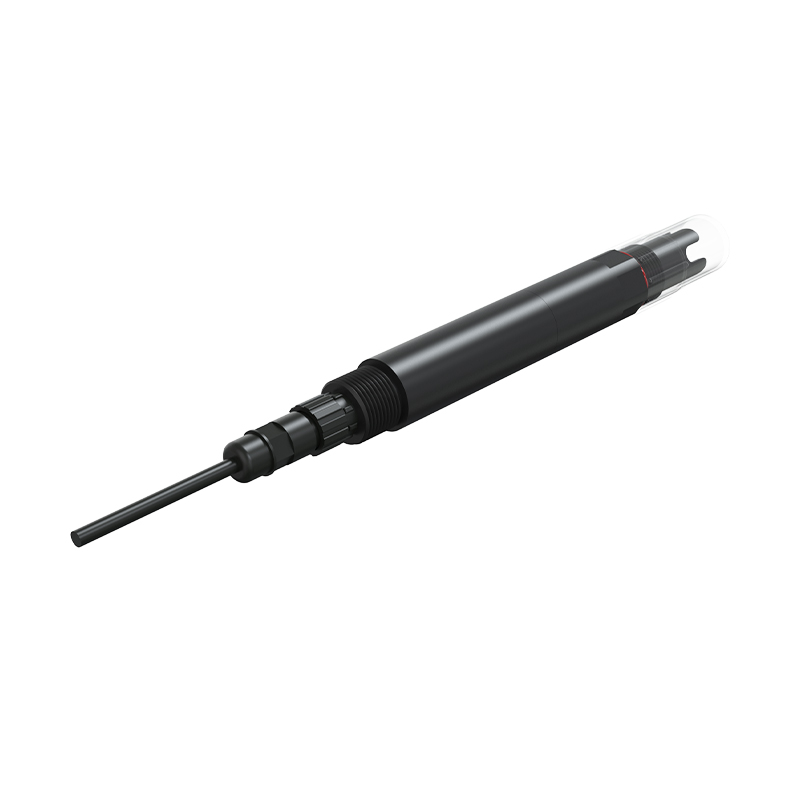

水质ORP变送器
产品型号：RS-ORP-N01-3
本产品是一款测量溶液氧化还原电位的设备。采用高纯度铂金制成的 ORP 复合电极，具有极强的抗酸碱能力和抗氧化能力，测量精度高、响应快、稳定性好，电极可根据温度自动补偿。
产品详情
产品概述
本产品是一款测量溶液氧化还原电位的设备。采用高纯度铂金制成的 ORP 复合电极， 具有极强的抗酸碱能力和抗氧化能力，测量精度高、响应快、稳定性好，带有温度测量功能。 本产品采用一体式设计，输出 485 信号，结构更加轻简，使用更加便捷，防水等级 IP68。 本产品适用于含氰、含铬等工业废水，河流、湖泊等自然水域以及养殖行业等环境的氧化还 原电位的在线监测。
功能特点
ORP 测量范围-1999~1999mV。
温度测量范围 0~60℃，分辨率 0.1℃。
一体式设计，输出 485 信号，结构轻简，使用便捷，防水等级 IP68。
电极采用高纯度铂金制成，具有极强的抗酸碱能力和抗氧化能力，测量精度高、响应快、 稳定性好。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus 通信地址可设置，波特率可修改。
设备采用宽电压供电直流 7~30V 均可。
技术参数
| 供电 | DC 7~30V |
| 功耗 | 0.3W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200可设） |
| ORP测量范围 | -1999~1999mV ；分辨率：1mV |
| ORP测量误差 | ≤±5mV（25℃，222mv标准溶液中） |
| 温度测量范围 | 0~60℃; 分辨率：0.1℃ |
| 温度测量误差 | ±0.5℃ |
| 设备工作条件 | 0~60℃ |
| 防水等级 | IP68 |
| 耐压 | 0.6MPa |
| 线长 | 默认5m （其余长度可定制） |
| 电极使用周期 | 1年 |
产品选型
| RS- | 公司代号 | ||||
| ORP- | 工业ORP变送器 | ||||
| N01- | RS485（ModBus-RTU 协议） | ||||
| 3- | 一体式壳体 | ||||
| 300T | ORP电极 | ||||

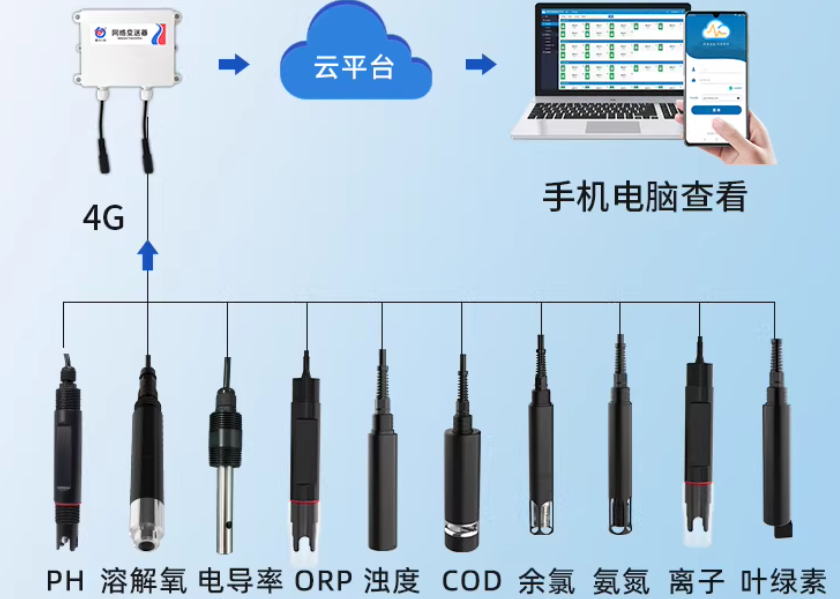

系统框架图

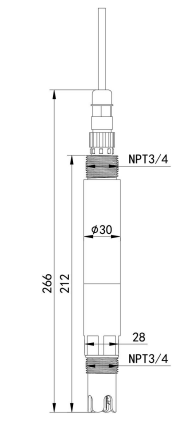

尺寸说明
安装说明
1、沉入式安装：设备的引线从防水管里穿出，设备顶部的 3/4 螺纹与防水管 3/4 螺纹用生料带相连接。确保设备顶部及设备线不进水。
2．管道安装：通过设备的 3/4 螺纹与管道相连接。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 讯 | 黄色 | 485-A |
蓝色 | 485-B |
