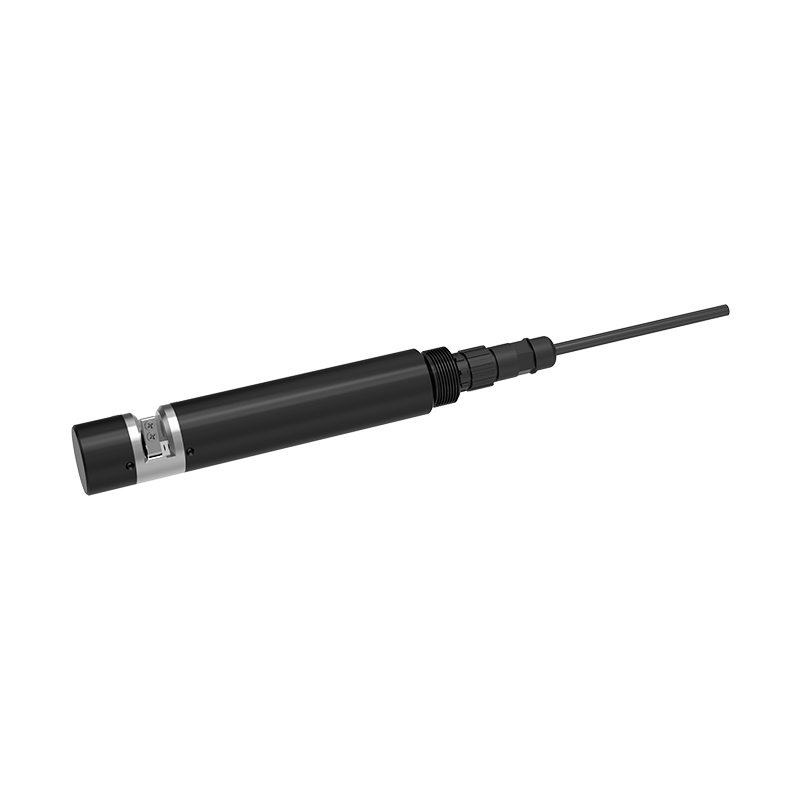

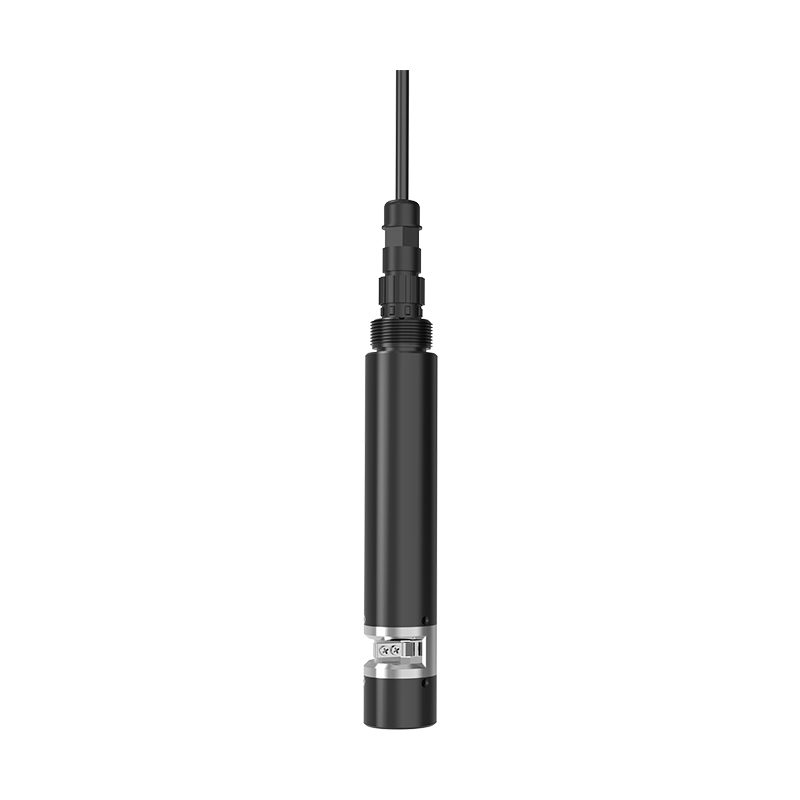

水质COD变送器
产品型号：RS-COD-N01-2
本产品是一款测量溶液化学需氧量（COD）的设备，采用紫外吸收法，无需化学试剂；内部集成自清洁系统，有效防止生物附着；内置温度变送器，具有自动温度补偿功能；采用调制光信号，减少可见光干扰；带有一路浊度测量，有效补偿浊度对COD测量带来的影响。
产品详情
产品概述
化学需氧量（COD）是衡量水中还原性物质含量多少的指标，而水中还原性物质主要 为有机物，所以化学需氧量（COD）又常被作为衡量水中有机物含量多少的指标，化学需氧量（COD）越大，说明水体受有机物的污染越严重。
本产品是一款测量溶液化学需氧量（COD）的设备，采用紫外吸收法，无需化学试剂； 内部集成自清洁系统，有效防止生物附着；内置温度变送器，具有自动温度补偿功能；采用调制光信号，减少可见光干扰；带有一路浊度测量，有效补偿浊度对 COD 测量带来的影响。 可广泛应用于水处理、水产养殖、环境监测等行业。
功能特点
COD测量范围0~500mg/L，浊度测量范围0~200NTU。
采用调制光信号，减少可见光干扰。
双光路测量，补偿浊度对COD测量带来的影响。
内部集成自清洁系统，有效防止生物附着。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus通信地址可设置，波特率可修改。
设备采用宽电压供电，直流12~30V均可。
技术参数
| 供电 | DC 12~30V | |
| 功耗 | 0.6W（常态）；4.5W（自清洁系统工作时） | |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800 | |
| 测量原理 | 双波长紫外线吸收法 | |
| 测量范围 | COD | 浊度 |
| 0~500mg/L equiv.KHP | 0~200NTU | |
| 测量误差 | COD | 浊度 |
| ±5%FS equiv.KHP（25℃） | ±5%FS（25℃） | |
| 测量分辨率 | COD | 浊度 |
| 0.1mg/L | 0.1NTU | |
| 温度分辨率 | 0.1℃ | |
| 温度误差 | ±0.5℃ | |
| 重复性 | ±1%FS equiv.KHP（25℃） | |
| 响应时间 | ≤20sec | |
变送器元件耐温 | 0~40℃ | |
| 防水等级 | IP68 | |
| 流速 | <3m/s | |
| 耐压 | ＜0.1MPa | |
| 电极线长 | 默认5m，可定制 | |
| 外壳材质 | 耐腐蚀塑料、不锈钢 | |
| 推荐维护和校准频率 | 3个月 | |
| 自清洁系统寿命 | 18个月 | |
产品选型
| RS- | 公司代号 | ||||
| COD- | 自清洁COD变送器 | ||||
| N01- | RS485（ModBus-RTU 协议） | ||||
| I20- | 4-20mA电流输出 | ||||
| V05- | 0-5V 电压输出 | ||||
| V10- | 0-10V 电压输出 | ||||
| WIFI- | WIFI信号输出 | ||||
| 4G- | 4G信号输出 | ||||
| ETH- | 以太网信号输出 | ||||
| 2- | 复合壳体 | ||||
| 2S- | 不锈钢壳体 | ||||
| 500 | 量程0~ 500mg/L equiv.KHP | ||||

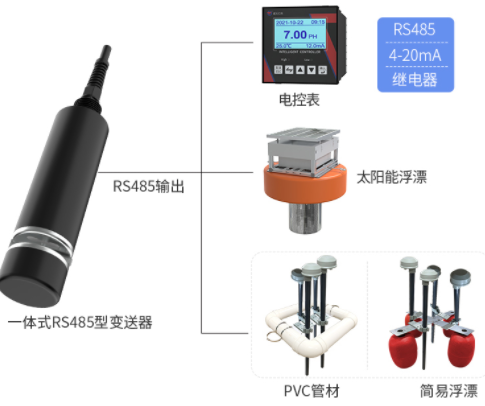

系统框架图

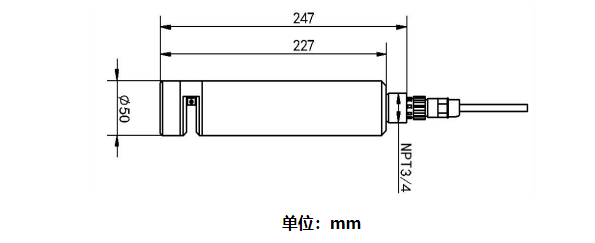

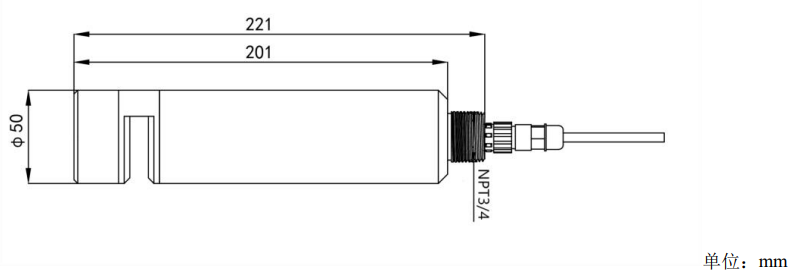

尺寸说明

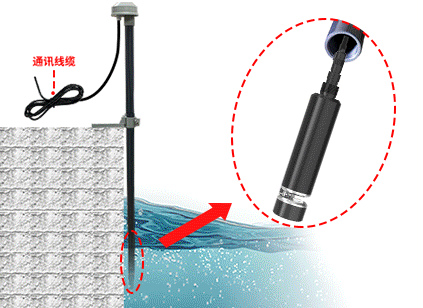

安装说明
沉入式安装：可通过设备的NPT3/4螺纹“连接防水管”或将设备“安装固定于浮漂滤筒内”。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 讯 | 黄色 | 485-A |
蓝色 | 485-B |
