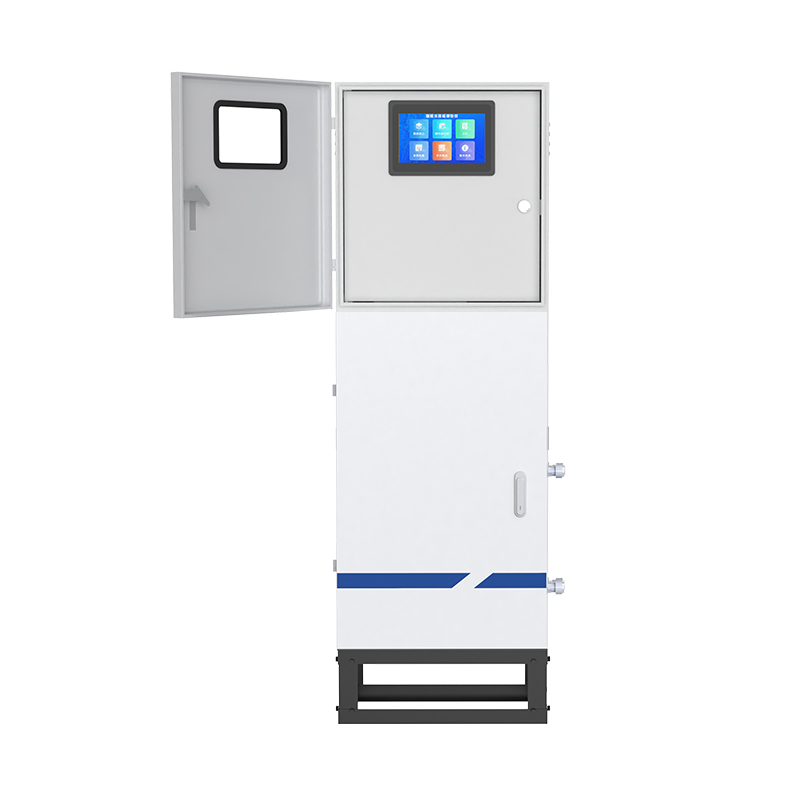

水质取水监测平台
产品型号：RS-QSPT-4G-1/3

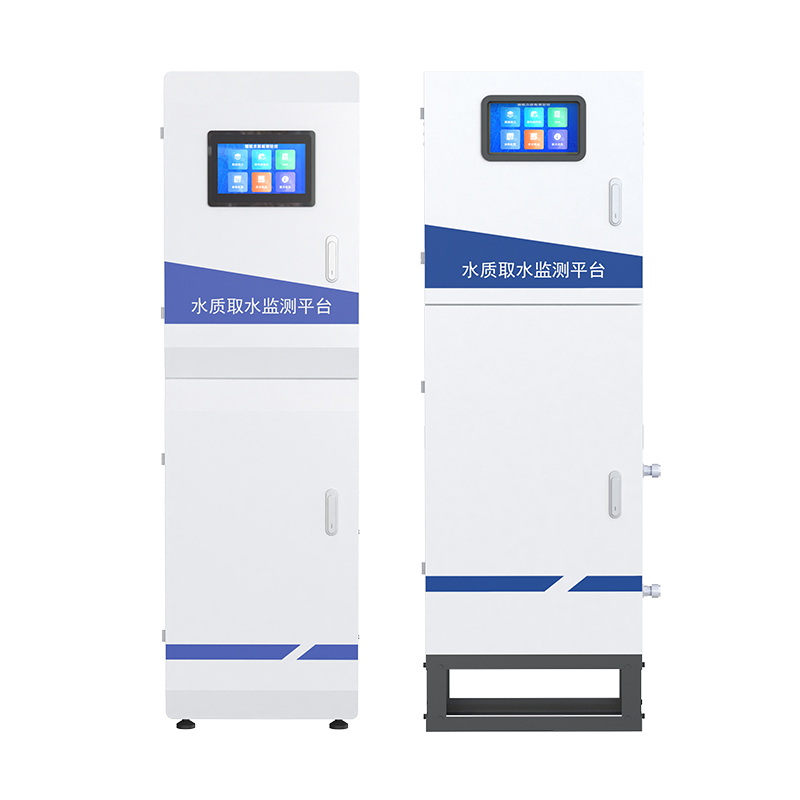

机柜式取水监测平台整体由取水系统、监测系统及显示系统三部分组成 ,其内置的“自动取水、储水、排水”的开流系统，在实现“自动定时循环更换水质样本”的同时，还排除了流速对于传感器的影响，大大提升了检测结果的稳定性，延长了传感器的使用寿命。
产品详情
产品概述

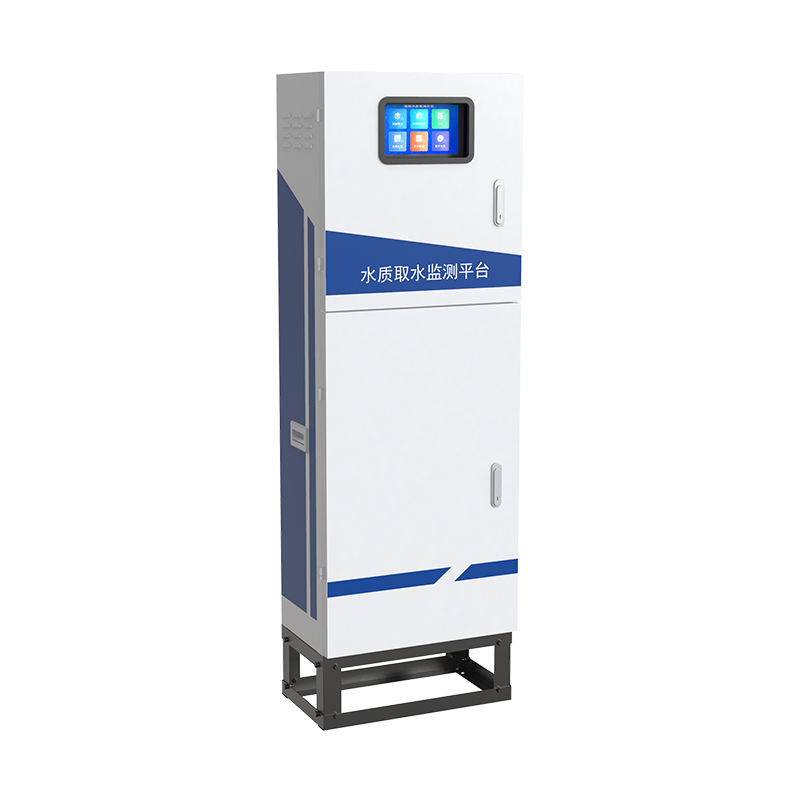

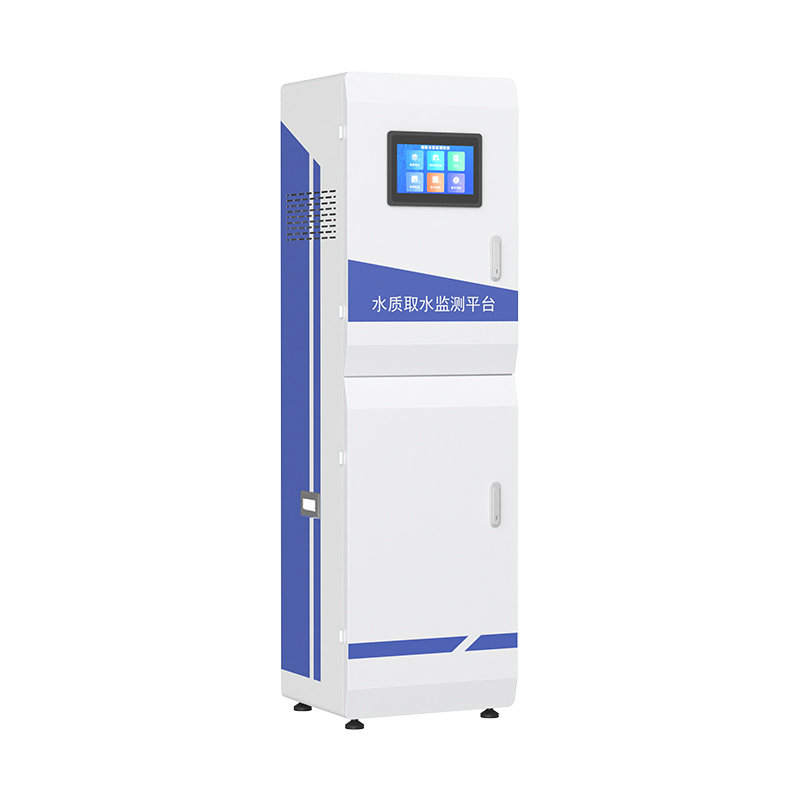

水质取水监测平台（自吸水款）分为室内款和室外款，主要应用于水流较为湍急或是不易采用浸入式监测设备安装的场所，取水平台所监测的数据均为无流速水样数据，排除了流速对于检测结果的影响，其数值更加稳定。设备整体由取水系统、监测系统及显示系统三部分组成，采用220V市电供电，内含漏保及空开，并留有接地端子，布线全由接线端子转接，保证产品内部的美观性和简洁性。
功能特点
多集成一体化机身，各数字传感器可根据监测需求任意搭配使用。
全新触摸大屏，动态显示当前水质监测参数，操作灵活方便。
支持各监测要素数据自动存储、查看功能。
提供远程云平台，实时监测水质各要素状态。
水质样本自动循环换水，保障了水质监测数据的稳定性。
技术参数
| 名称 | 参数 |
| 工作电压 | 220V |
| 数据上传方式 | 支持2G、4G、RJ45 |
| 屏幕尺寸 | 10.1英寸 |
| 屏幕类型 | 触摸组态显示屏 |
| 水泵配置 | 120W冷热水自启停自吸泵（吸程6米） |
| 水管管径 | 标准20管（20mm） |
| 工作环境温度 | 0~50℃ |
| 工作环境湿度 | 0~95%（无凝露） |
| 外形尺寸 | 550*430*1741mm（室内款） 600*323*1712mm（室外款） |
| 监测要素 | 任意搭配 |
产品选型
| RS- | 公司代号 | |||
| QSPT- | 水质取水监测平台 | |||
| 4G- | 4G信号上传 | |||
| 1 | 自吸水款 | |||
| 3 | 自吸水款（用于室外） | |||

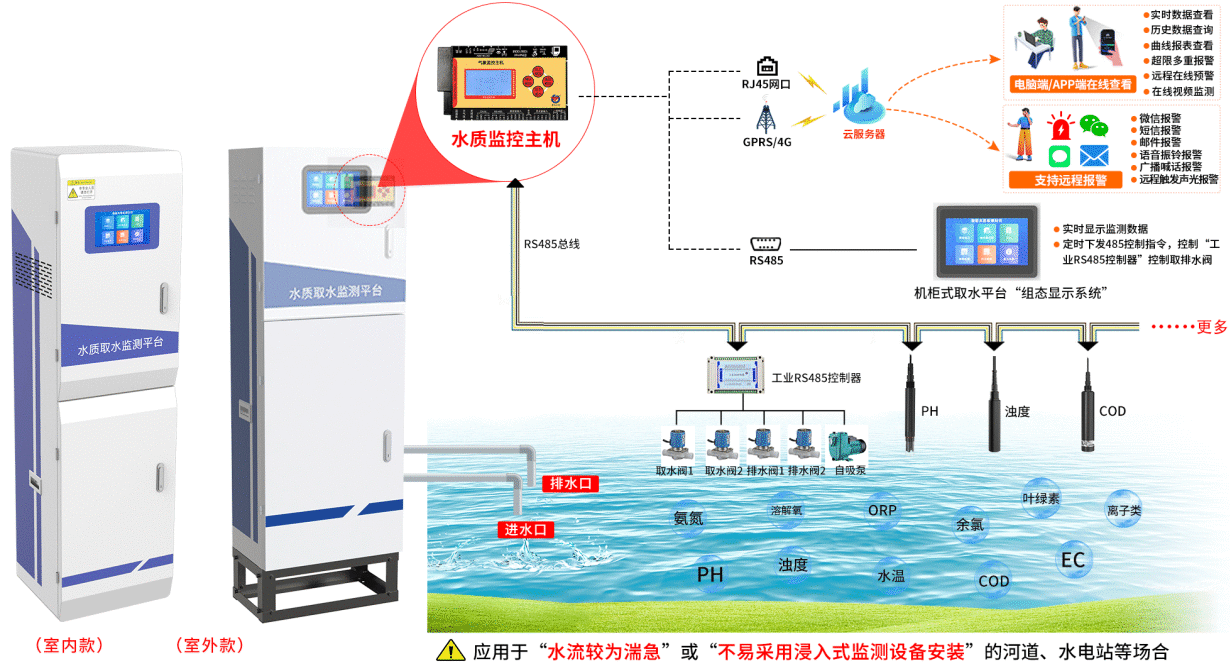

系统框架图

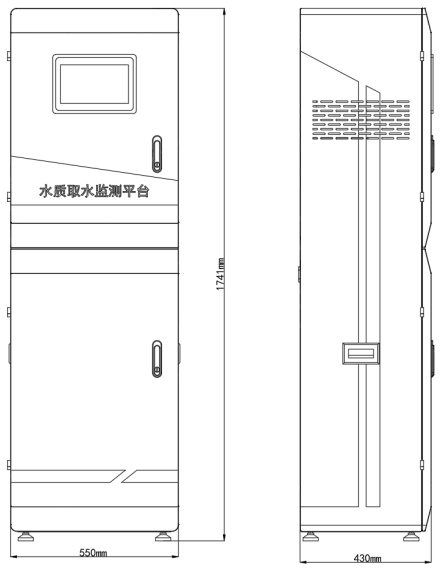

尺寸说明
室内款：

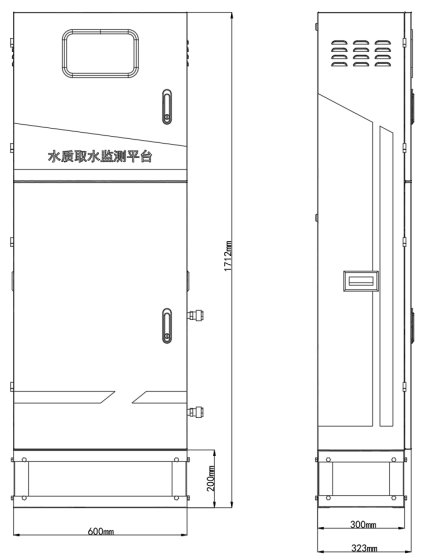

室外款：
安装说明
球阀与止回阀的安装方式

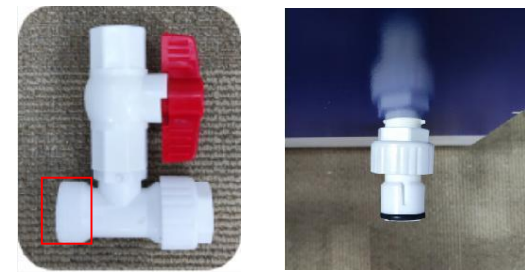

1、首先将球阀左侧接口处螺帽拧开，然后把里面的各部件依次套入取水平台进水口管道处。如图所示：
2、 将取水平台进水口管道套入球阀底部左侧接口处，拧紧螺帽即可。如图所示：

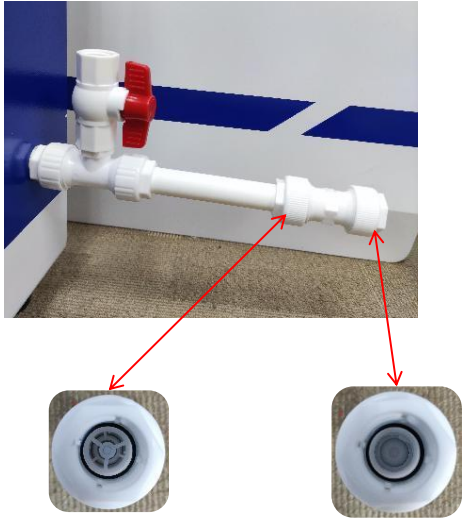

3、根据现场情况选择合适的管道长度一端接入取水平台进水口处，在延伸管道的末端需要接入一个止回阀，增加水泵抽水的压力。
【注意事项】止回阀两端接口处有指定的朝向。具体如图所示：

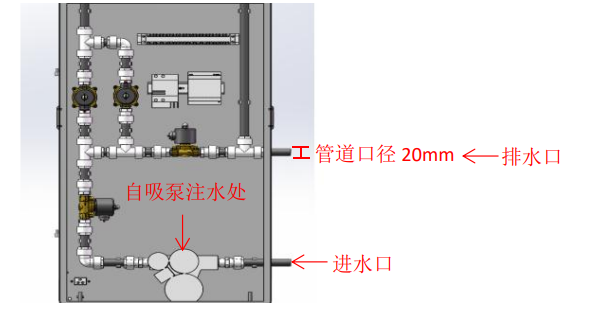

接口说明
水质取水监测平台自吸水款正右方预留了两个管道接口处，可根据现场环境工作人员自行接入合适的管道长度，上方的口为排水口，下方的为进水口。
